ST-80

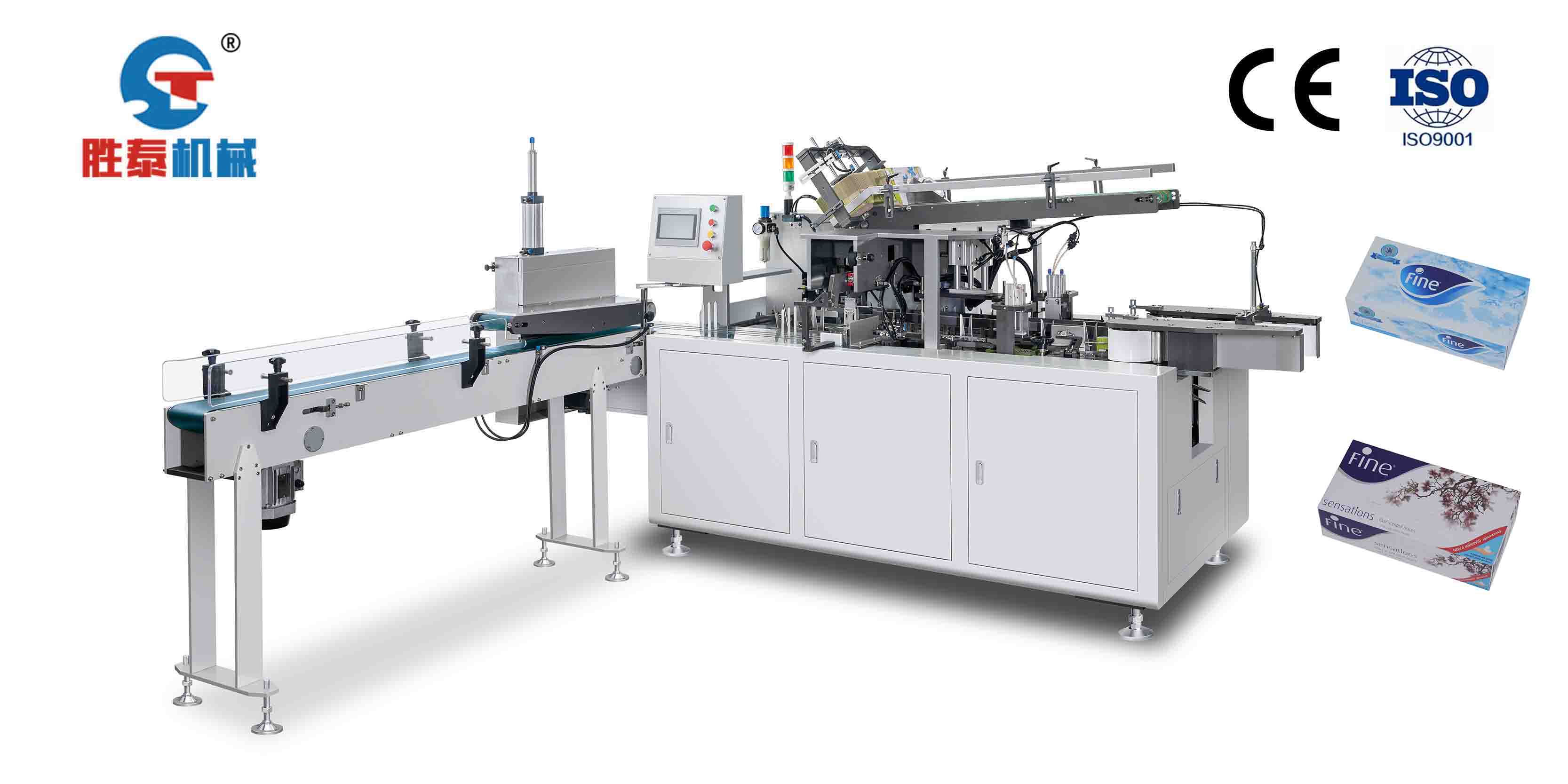

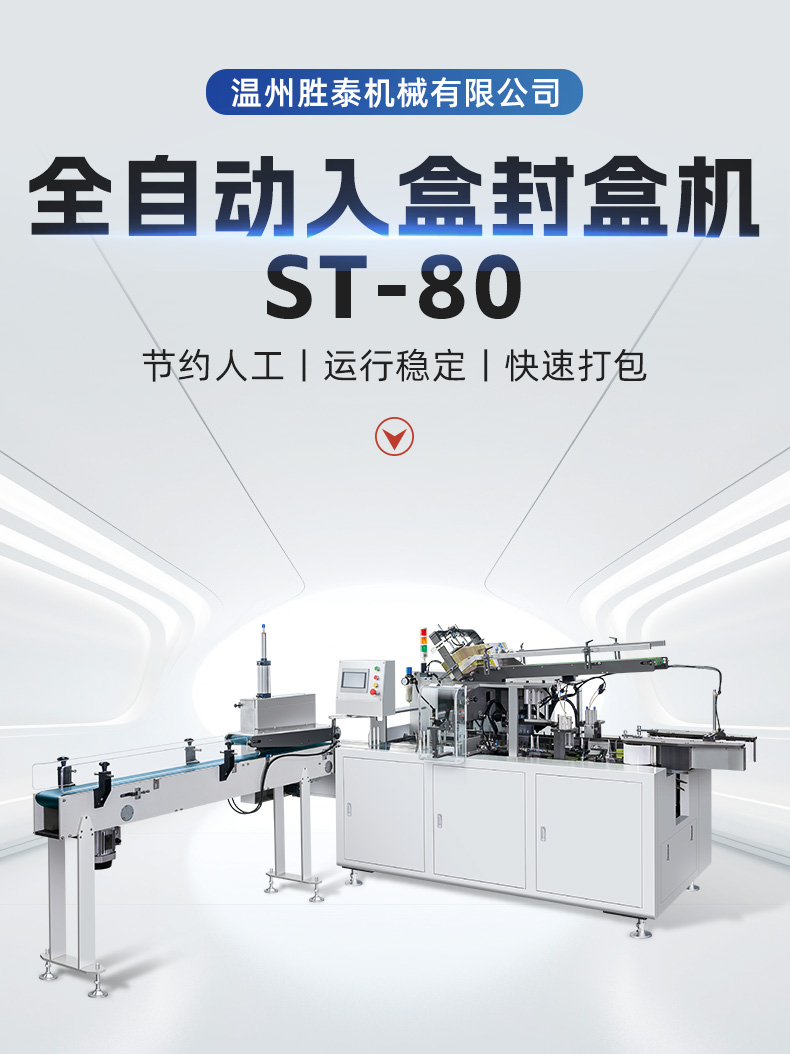

全自動抽紙封盒機
產品概述：全自動抽紙封盒機結構采用一系列較為精密的機械傳動和光纖、電、氣的配合來完成檢測、送料、理料、送盒、開盒、裝盒、檢驗、封盒，整形、踢廢及成品輸出等工序。適用于面巾紙、動切紙、方巾紙、手帕紙、棉柔巾等自動入盒封盒包裝。
|

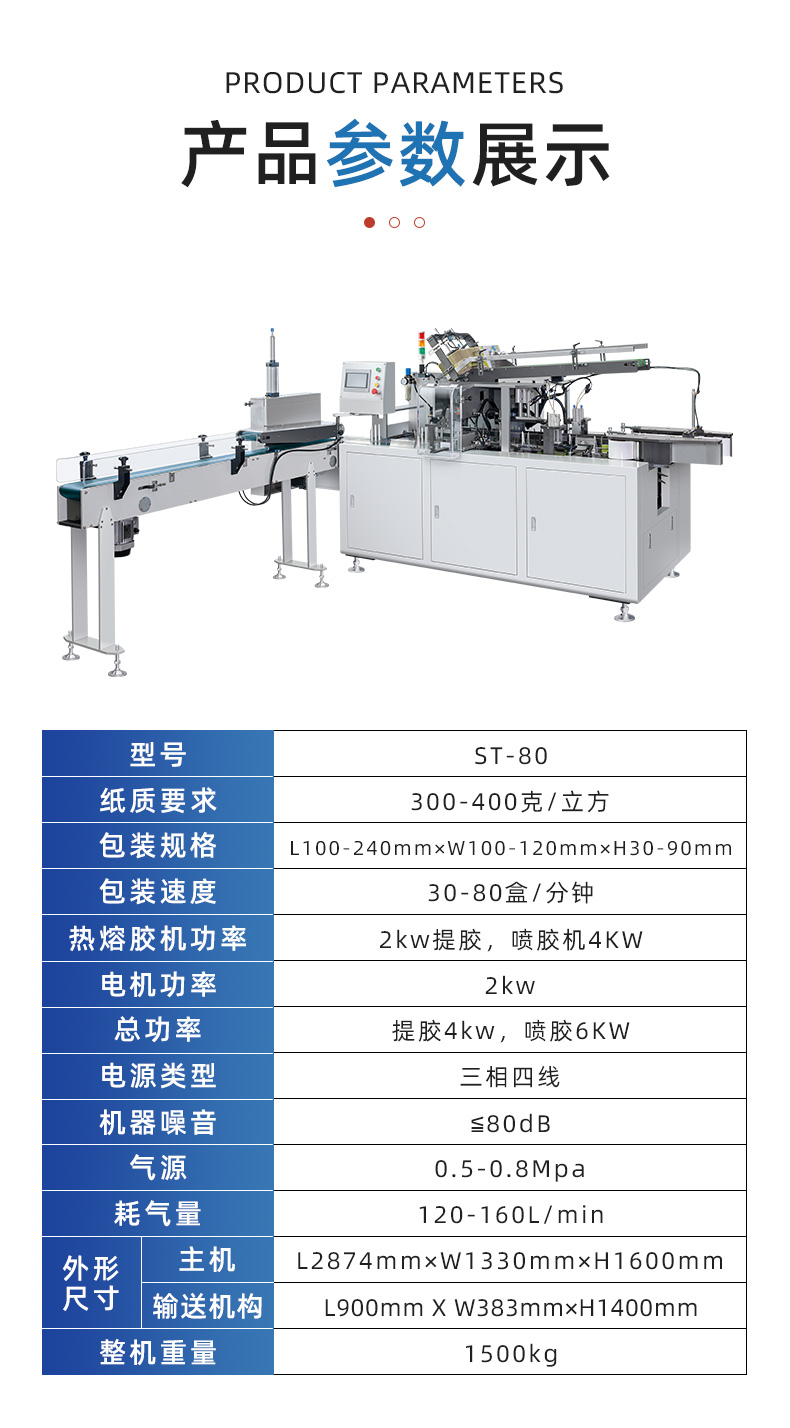

項目/型號 |
ST-80 全自動抽紙裝盒機 |
|
紙質要求 |
300-400g/m3 |
|
包裝規格 |
L（100-240）×W（100-120）×H（30-90）mm |
|
包裝速度 |
30-80盒/分鐘 |
|
熱熔膠機功率 |
2KW提膠，4KW噴膠 |
|
電機功率 |
2KW |
|
總功率 |
4KW提膠，6KW噴膠 |
|
電源類型 |
三相五線380V 50Hz |
|
機器噪音 |
≤80dB |
|
氣 源 |
0.5-0.8 Mpa |
|
耗氣量 |
120-160L/min |
|
主機尺寸 |
L2874×W1330×H1600mm |
|
輸送機構尺寸 |
L900×W383×H1400mm |
|
整機重量 |
1500kg |

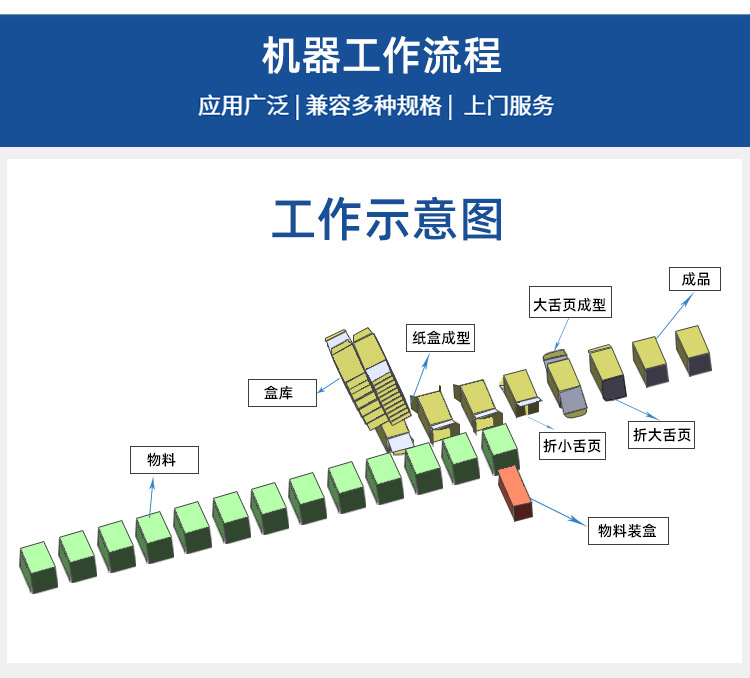

當物料（紙巾）準確地推入紙盒中時，紙盒在走盒鏈條的帶動下將繼續向前移動。由前端的關側舌機構和紙盒下蓋導向折封機構將紙盒處于封盒狀態（此時上蓋處于打開狀態）。當紙盒經過噴膠延時光電開關時，將由PLC指使噴膠機構噴膠（無物料不噴膠，噴膠的長度和位置可通過觸摸屏上編碼器畫面來設置，詳情請見編碼器設置說明），噴膠后即進入封盒工位，封完紙盒后由送盒鏈條輸送至成品輸出皮帶處，再由成品輸出皮帶輸出。在成品輸出皮帶上裝有空盒剔除置，以避免空盒進入下一道工序。
全自動抽紙封盒機四大創新：
1、產能高，穩定速度可達80盒/分鐘；
2、功能齊，半盒/全盒，紙高盒低/紙低盒高均可；
3、換產快，可換規格僅需10-20分鐘；
4、操作便，伺服送紙、PLC控制系統易掌握；

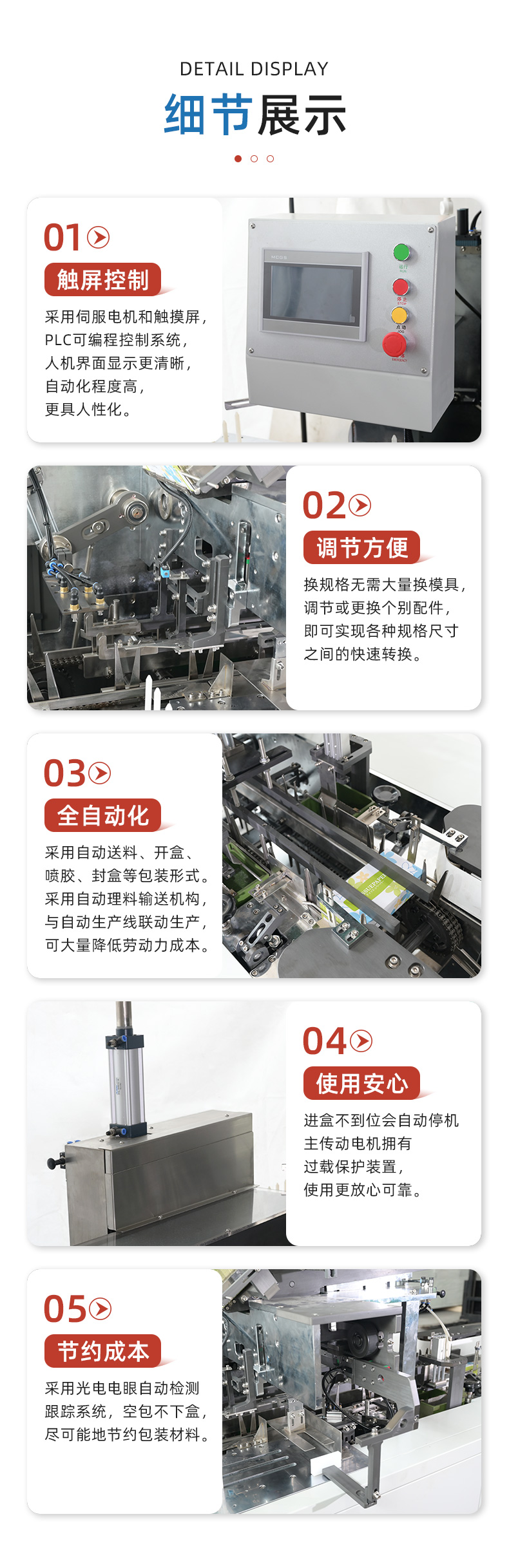

2、采用同服電機和觸摸屏、PLC可編程控制系統，人機界面顯示操作更清晰簡便，自動化程度高，更具人性化。
3、自動理料輸送機構，方便與自動生產線聯動生產，可大量降低勞動力成本。
4、采用光電眼自動檢測跟蹤系統，空包不下盒，節約了包裝材料。
5、包裝范圍大，調節方便，換規格只要15分鐘。
6、更換規格無需大量更換模具，只需調節或更換個別部件即可實現。
7、采用物品進盒不到位自動停機和主傳動電機過截保護裝置，使用更安全可靠。
8、可根據客戶要求，采用上翻式安全防護罩，操作簡便，外形美觀。
